Electroglobal SA a finalizat cu succes retehnologizarea sistemului de automatizare pentru liniile de producție ale unui client din domeniul furajelor și concentratelor pentru animale de fermă.
Scopul proiectului
Proiectarea, dezvoltarea și punerea în funcțiune a unui nou sistem de automatizare pentru liniile de producție aferente proceselor tehnologice din fabrica clientului.
Descrierea proiectului
Soluția include furnizarea de servicii de:
- proiectare electrică;
- dezvoltare software;
- montaj și punere în functiune;
- livrare tablouri electrice de automatizare, cabluri și materiale de montaj.

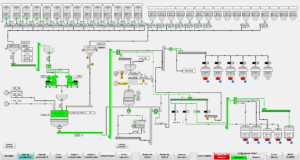

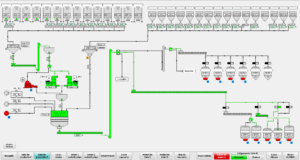

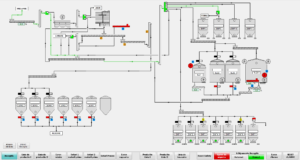

Sistemul de producție include o linie de recepție și stocare materii prime și două linii de mixare și producție. Întregul flux tehnologic, pornind de la silozurile de stocare ale materiilor prime, continuând cu echipamentele de cântărire, mixare și transport ale produselor si încheind cu buncărele de stocare ale produselor finite sunt controlate și supervizate de un sistem de automatizare, constând într-o stație de operare, pe care rulează aplicația SCADA Simatic WinCC, respectiv un controler industrial, tip PLC, gama S7-1500.

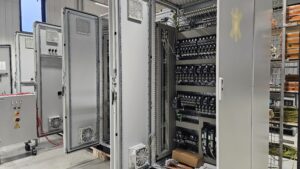

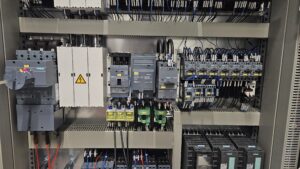

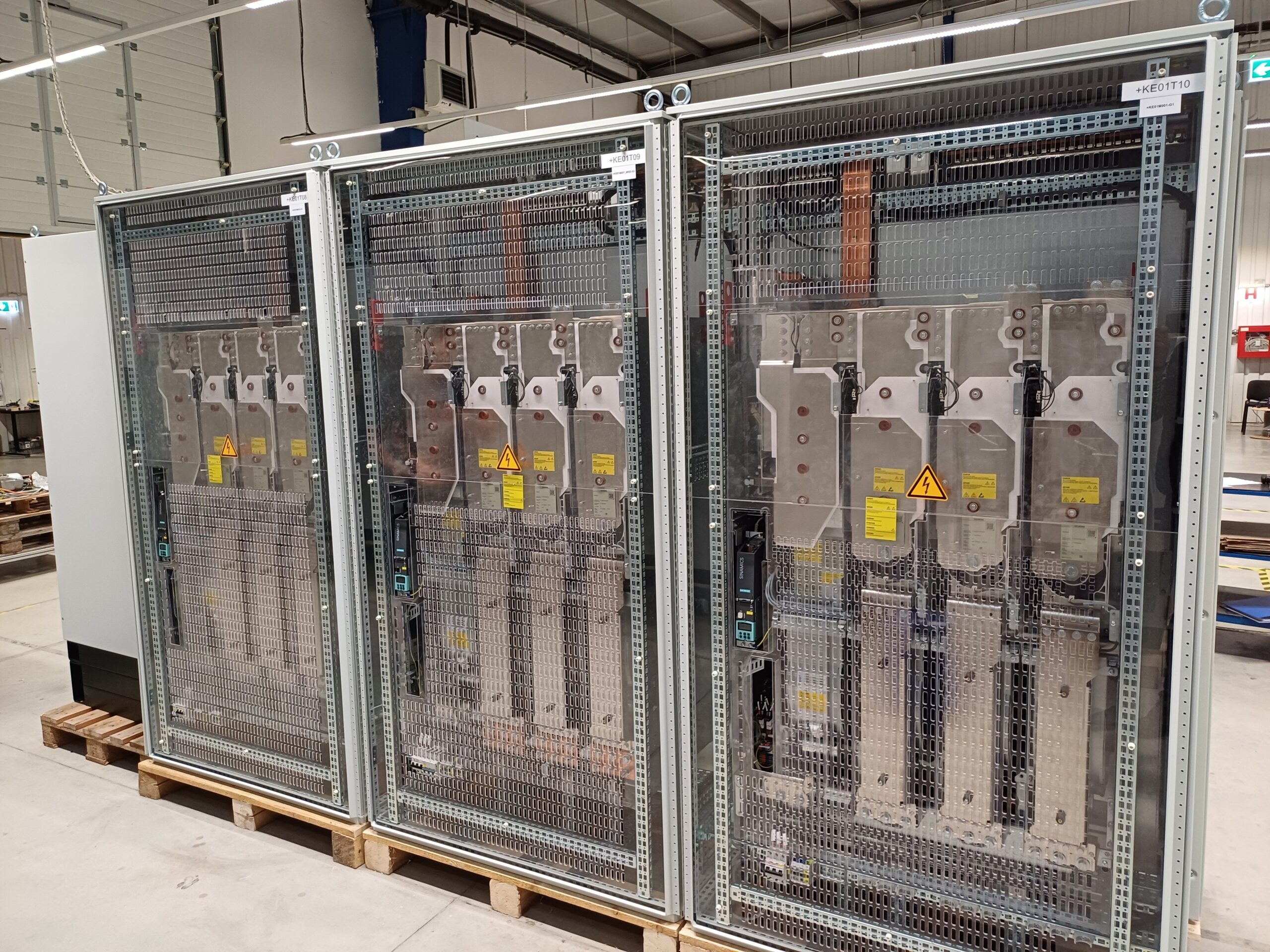

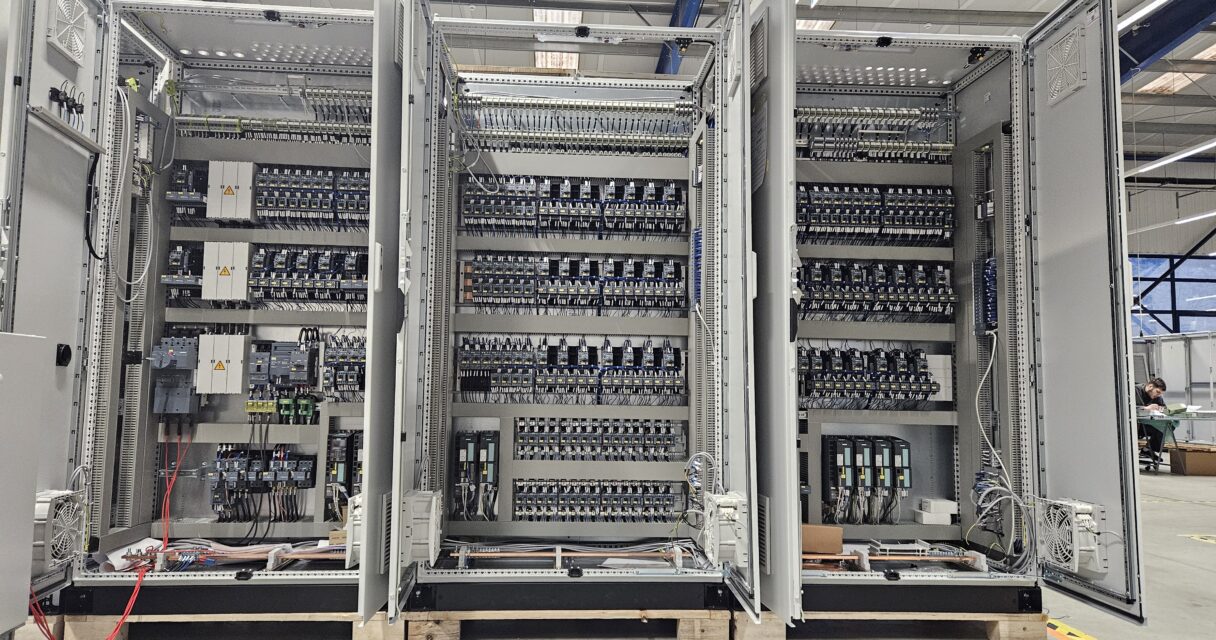

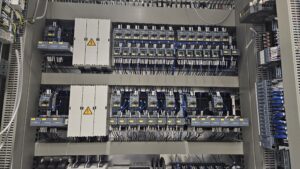

Arhitectura sistemului este una distribuită, incluzând 7 tablouri electrice alăturate, fiecare câmp fiind echipat cu periferii descentralizate, de tip ET200SP, care comunică cu controlerul central utilizând protocol de comunicație Profinet. Aceeasi rețea de comunicație Profinet integrează controlul și monitorizarea convertizoarelor de frecvență, gama Sinamics G120, care facilitează dozarea de mare precizie a componentelor fiecărei rețete lansate în productie.
Sistemul de automatizare include un sistem de raportare, dezvoltat cu ajutorul pachetului Simatic WinCC / User Archive care permite stocarea fiecărei sarje produse, oferind astfel posibilitatea unui control riguros din punct de vedere al calității.
Echipamente folosite:
-
- Automat programabil Siemens, gama Simatic S7 1500.
- Module I/O Siemens, gama ET 200SP.
- HMI Siemens, gama KTP 700
- Surse de tensiune Siemens, gama PSU.
- Echipamente de protectie si comutatie Siemens.
- Conectica si accesorii Phoenix Contact.
- Statie de operare echipata cu licenta pentru Simatic WinCC ver 7.5
Beneficii:
- Creșterea calității produselor finite prin implementarea unui sistem de producție controlat, bazat pe rețete
- Controlul calității produselor finite prin implementarea unui sistem de stocare și raportare pentru fiecare produs finit
- Scăderea timpilor de staționare prin implementarea unui sistem automat de gestionare a avariilor de sistem
- Creșterea capacității de producție
